protel99se

protel99se

protel99se 官方版

  • 版  本:官方版
  • 软件授权:共享软件
  • 软件大小:0.09 M
  • 软件语言:简体中文
  • 应用平台:WinAll
  • 更新时间:2020-06-04
安全下载 使用WindSoul软件管家下载
安全无毒 无插件
基本简介

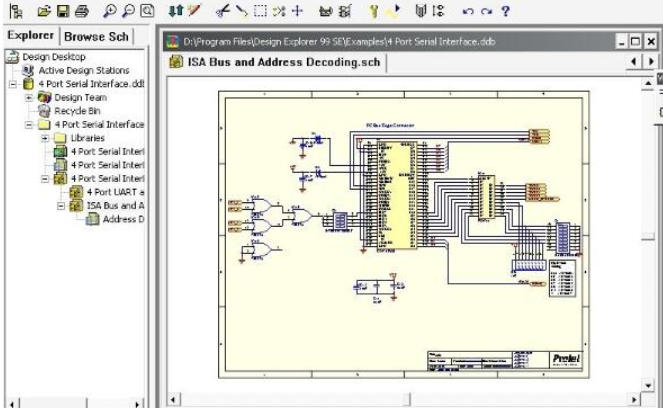

protel99se

protel99se官方版是一款已经成功的设计电路原理图和PCB的专业软件,它是由ProklTechnology开发出来的电路板设计软件,拥有功能强大、界面简洁、易学易懂等特点,同时protel99软件具有丰富的设计功能,能进行原理图的设计、印制电路板的设计、PCB板的设计等功能,还可以设计32个信号层,16个地电层,16个机械层,protel99se是目前网络上最流行的电路板设计软件。

protel99se

protel99se功能特点

  1.多图纸设计

  一个原理图设计有多种组织图纸方案的方法,可以由单一图纸组成或由多张关联的图纸组成,不必考虑图纸号,protel99se官方版将每一个设计当作一个独立的方案,设计可以包括模块化元件,这些模块化元件可以建立在独立的图纸上,然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作,模块也可被不同的方案重复使用。

  2.原理图连线设计

  确定起始点和终止点,Protel99se官方版就会自动地在原理图上连线,从菜单上选择“Place/Wire”后,按空格键切换连线方式,自动连线.任意角度.45连线.90连线,使得设计者在设计时更加轻松自如。

  3.检查原理图电性能可靠性

  打开LCD Controller.ddb 设计数据库,点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口,Protel99se官方版可以帮助我们进行电气规则检查。

  4.同步设计

  在Protel99官方版软件中使得原理图与PCB同步是容易的,Protel99se包含一个强大的设计同步工具,使得非常容易地在原理图和PCB之间转移设计信息。

  5.建立材料清单

  打开“4Port Serial Interface.ddb”设计数据库,找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface.prj”文件设计窗口,选择“Reports”中的“Bill Of Material”菜单,按照导向器所给选项选择,完成选择,一个“Excel”风格的材料清单将被制成。

protel99se使用方法

protel99se怎么导入库

  1、打开我们刚刚下载的软件,如图所示,点击“PCB”选项

protel99se

  2、选择“添加库”选项,单击打开

protel99se

  3、选择你事先画好原理图库的.ddb文件

protel99se

  4、单击“添加到Protel”

protel99se

  5、打开Protel99se,新建一个.PCB的文件,双击打开,查看左侧的“Browse”,点击下拉栏查看“Library”选项,如图所示。这样我们就成功导入PCB元器件库了。

protel99se

Protel99常见问题

Protel99se中PCB如何批量删除及取消选中

  1、protel99se工具软件,打开我们事先建好的.Pcb文件

  2、鼠标左键按住从左上拉至右下(拉动位置可不同,但要全部选中元器件),所选中的元器件变成白色

protel99se

  3、点击菜单栏的“剪刀”样式的图标,单击选中

protel99se

  4、鼠标滑至白色元器件上

protel99se

  5、左键再点击一次,所选中的元器件就全被删除了

protel99se

  6、会有一些痕迹,界面放大缩小后就不见了

protel99se

  7、如果想撤销可点击菜单栏的放回按键

protel99se

  8、如果想取消选中按下“X+A”键就好了

protel99se

protel99se更新日志:

1.细节更出众!

2.BUG去无踪

番茄下载站小编推荐:

Protel99se是一款设计电路原理图和PCB的专业软件,它是由ProklTechnology开发出来的电路板设计软件,拥有功能强大、界面简洁、易学易懂等特点。本站还提供{recommendWords}等供您下载。



protel99se下载地址
